ZZA-300-A Zasilacz Awaryjny 300W

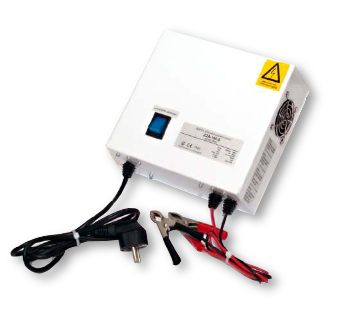

Zasilacz awaryjny ZZA-300-A

Cena:0zł

Netto:0.00zł(Vat 23%)

Chwilowy brak

Napięcie wyjściowe posiada kształt modyfikowanej sinusoidy, dlatego należy upewnić się czy nie nastąpi przegrzewanie się odbiorów indukcyjnych. Wraz z akumulatorem 12V (AGM lub żelowym) stanowi kompletne urządzenie zasilania gwarantowanego 230 VAC.

Zespół wyposażony jest w układ zabezpieczenia baterii przed całkowitym rozładowaniem (RGR – Rozłączenie Głębokiego Rozładowania). Rolę prostownika pełni zasilacz impulsowy o wysokiej sprawności (81%) i niewielkich gabarytach, który przetwarza zmienne napięcie sieciowe o wartości z przedziału 100~260 VAC na stałe stabilizowane napięcie wyjściowe o wartości 13,8VDC. Maksymalny prąd ładowania wynosi 1.8A. W zespole zasilania awaryjnego służy on do ładowania akumulatora 12V.

Na zespół zasilania awaryjnego składają się:
• Zasilacz impulsowy marki MeanWell o mocy 25W (13.8V / 1.8A)
• Inwertor DC/AC z modyfikowaną sinusoidą napięciem wyjściowym o wartości 230 VAC o
mocy ciągłej 300W
• Układ przełączający na pracę bateryjną w sytuacji zaniku zasilania sieciowego AC
• Zespół szafki
• Przewodu zasilającego 230VAC o długości 1,8m
• Pary przewodów do podłączenia baterii o długości 1,5m

PODSTAWOWE DANE TECHNICZNE:
Zakres napięć zasilania (wejściowych) 85-264VAC
Prąd załączenia /max/ (udar) 50A przy 230VAC (Wymagane zastosowanie
zabezpieczenia klasy C min 6A)
Napięcie wyjściowe (zasilające odbiory) 230VAC modyfikowana sinusoida
Napięcie akumulatora 12VDC
Zakres napięcia pracy akumulatora 10,5V … 15V
Napięcie odłączenia akumulatora (RGR) 10,5VDC
Napięcie / prąd ładowania 13.8VDC / 1.8A
Pojemność akumulatora min. 18Ah, max 120Ah

Temperatura pracy: 0°C - 30°C do 100% obciążenia; 40°C do 50% obciążenia
Normy bezpieczeństwa: PN-EN 60950-1
Normy EMC: EN55022 klasa B, EN61000-4,-2,3,4,5,6,8,11, ENV50204
Podłączenie: wejście: Przewód zasilający klasa I
wyjście: gniazdo sieciowe I klasa,
akumulator: para przewodów czerwony (+), czarny (-)
Wymiary: 200 x 190 x 80 mm
Zabezpieczenia: Alarm rozładowania akumulatora świetlny i dźwiękowy (przed odłączeniem), zabezpieczenie akumulatora przed całkowitym rozładowaniem (RGR), zabezpieczenie przed przegrzaniem (temperaturowe), zabezpieczone przed zwarciem na wyjściu odbiorów (zwarciowe), zabezpieczenie przed odwrotnym podłączeniem akumulatora poprzez bezpiecznik, zabezpieczenie przez przeciążeniem na wyjściu. Sygnalizacja LED: Praca z sieci; praca z baterii

Czasy ładowania akumulatorów po pełnym rozładowaniu (zaniku sieci do momentu odłączenia
akumulatora) oraz czas pracy odbiorów 50~300W dla różnych pojemności baterii:

Pojemność [Ah]	Czas ładowania rozładowanego akumulatora do 100% pojemności [h]	Czas pracy odbiorów o mocy


		50W [h]	100W [h]	150W [h]	200W [h]	250W [h]	300W [h]
18	10	3	1,5	1	0,8	0,6	0,5
26	14	4,3	2,2	1,4	1,1	0,9	0,7
28	16	4,7	2,3	1,6	1,2	0,9	0,8
33	18	5,5	2,8	1,8	1,4	1,1	0,9
40	22	6,7	3,3	2,2	1,7	1,3	1,1
45	25	7,5	3,8	2,5	1,9	1,5	1,3
55	31	9,2	4,6	3,1	2,3	1,8	1,5
60	33	10	5	3,3	2,5	2	1,7
65	36	10,8	5,4	3,6	2,7	2,2	1,8
70	39	11,7	5,8	3,9	2,9	2,3	1,9
75	42	12,5	6,3	4,2	3,1	2,5	2,1
80	44	13,3	6,7	4,4	3,3	2,7	2,2
90	50	15	7,5	5	3,8	3	2,5
100	56	16,7	8,3	5,6	4,2	3,3	2,8
120	67	20	10	6,7	5	4	3,3
150	83	25	12,5	8,3	6,3	5	4,2
200	111	33,3	16,7	11,1	8,3	6,7	5,6
